การแนะนำผลิตภัณฑ์

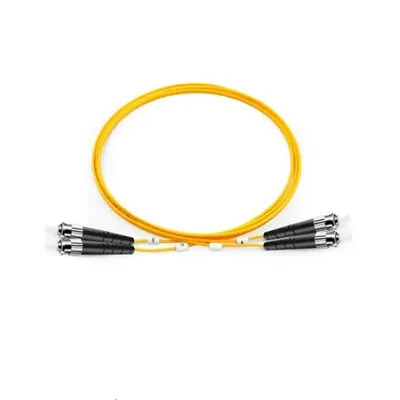

สายไฟแพทช์ St Fiber เป็นสายเคเบิลใยแก้วนำแสงทั่วไปพร้อมขั้วต่อ ST (ตรงปลาย) ที่ปลายทั้งสอง ส่วนใหญ่จะใช้สำหรับการเชื่อมต่อการส่งสัญญาณแสงระหว่างอุปกรณ์ ตัวเชื่อมต่อ ST เป็นขั้วต่อแบบวงกลมที่มีกลไกการล็อคดาบปลายปืน (ดาบปลายปืน) หลังจากการแทรกจะต้องหมุน 90 องศาเพื่อแก้ไข
คุณสมบัติของผลิตภัณฑ์
สูง - การเชื่อมต่อที่แม่นยำ
สายแพทช์ St Fiber ใช้เฟอร์รูเซรามิกที่แม่นยำด้วยความทนทานต่อเส้นผ่านศูนย์กลาง±0.1μmซึ่งดีกว่า±0.5μmของเฟอร์รูพลาสติก สิ่งนี้ทำให้เกิดข้อผิดพลาดในการจัดตำแหน่งระหว่างแกนไฟเบอร์ไม่เกิน0.07μmซึ่งจะช่วยลดการสูญเสียการแทรกเป็น 0.2db-0.3db ในทางตรงกันข้ามการสูญเสียการแทรกของสายแพทช์ FC ทั่วไปมักจะเป็น 0.4dB-0.5dB
ล็อคดาบปลายปืน
สายแพทช์ St Fiber ใช้โครงสร้างการล็อคดาบปลายปืน โครงสร้างนี้สามารถให้การดึง - ปิดแรงมากกว่า 50n ในทางตรงกันข้ามการดึง - ปิดแรงของขั้วต่อ FC แบบเธรดแบบดั้งเดิมมักจะอยู่ระหว่าง 30n-40n สายไฟแพทช์ ST สามารถรักษาการเชื่อมต่อที่มั่นคงนานกว่า 2 ชั่วโมงที่แอมพลิจูด 10-55Hz และ 1.5 มม. ในขณะที่ตัวเชื่อมต่อ FC สามารถรักษาการเชื่อมต่อที่มั่นคงได้ 1-1.5 ชั่วโมง
การสูญเสียผลตอบแทนต่ำ
"Echo" เป็นพลังงานของสัญญาณที่สะท้อนกลับมา ใบหน้าท้ายของสายไฟฟีเบอร์ ST ใช้การขัด APC และการสูญเสียการคืนกลับสามารถเข้าถึง - 65dB ซึ่งต่ำกว่า -40dB ของอุปกรณ์ขัดพีซีธรรมดามาก คุณลักษณะการสูญเสียผลตอบแทนต่ำนี้ช่วยให้มั่นใจได้ว่าแม้ในการสื่อสารทางไกลมากกว่า 40 กิโลเมตรสัญญาณของอุปกรณ์ของเราจะไม่ถูกบิดเบือนอย่างจริงจังเนื่องจากการสะท้อนกลับ
ข้อกำหนดผลิตภัณฑ์
|
โหมด |
โหมดเดี่ยว |
มัลติโหมด |
|
|
ขัด |
UPC |
APC |
พีซี |
|
การสูญเสียการแทรก |
น้อยกว่าหรือเท่ากับ 0.30dB |
น้อยกว่าหรือเท่ากับ 0.20dB |
น้อยกว่าหรือเท่ากับ 0.20dB |
|
คืนสูญเสีย |
มากกว่าหรือเท่ากับ 50dB |
มากกว่าหรือเท่ากับ 60dB |
มากกว่าหรือเท่ากับ 30dB |
|
ทดสอบความยาวคลื่น |
1310/1550Nm |
850/1310Nm |
|
|
ความทนทาน (500 matings) |
น้อยกว่าหรือเท่ากับ 0.2dB |
||
|
อุณหภูมิการทำงาน |
-40 องศา ~ +60 องศา |
||
|
อุณหภูมิการจัดเก็บ |
-45 องศา ~ +85 องศา |
||
|
ทนไฟ |
IEC 60794-2-30 |
||
|
มาตรฐาน - เป็นไปตามมาตรฐาน |
Rohs, IEC และ GR-326 |
||
|
ประเภทไฟเบอร์ |
โหมดเดียว: |
(1)9/125-G652D |
(2)9/125-G655 |
(3)9/125-G657A, G657A2 |
(4)9/125-G657B3 |
|
|
Multimode: |
(5) 50/125-OM2 |
(6) 62.5/125-OM1 |
(7) 50/125-OM3 |
(8) 50/125-OM4 |
(9) 50/125-OM5 |
|
|
แบรนด์ไฟเบอร์ |
Yofc, Corning, Sumitomo, Fujikura |
|||||
|
ตัวเชื่อมต่อ |
SC/PC, SC/APC, LC/PC, LC/APC, FC/PC, FC/APC, ST/PC, E2000/PC, E2000/APC, MU/PC, MTRJ/หญิง, MTRJ/MALE, MPO/MTP, DIN/PC, SMA/PC, D4/PC, D4/PC, D4/PC |
|||||
|
ประเภทสายไฟ |
simplex, duplex |
|||||
|
เส้นผ่านศูนย์กลางสายเคเบิล |
0.9 มม., 1.2 มม., 1.6 มม., 1.8 มม., 2.0 มม., 2.8 มม., 3.0 มม., 4.1 มม. |
|||||
|
แจ็คเก็ตเคเบิล |
PVC, OFNR, LSZH, OFNP |
|||||
|
ความยาว (ม.) |
0.5m, 1m, 2m, 5m, 10m, 25m, 25m, 50m, 100m …ปรับแต่ง |
|||||
คำถามที่พบบ่อย
ถาม: สถานการณ์แอพพลิเคชั่นหลักของสายแพทช์ St Fiber คืออะไร?
ตอบ: สายไฟแพทช์ St Fiber ส่วนใหญ่ใช้สำหรับจัมเปอร์และการเชื่อมต่อในเครือข่ายการสื่อสารใยแก้วนำแสงเช่นการเชื่อมต่อระหว่างเฟรมการกระจายไฟเบอร์ออปติกสวิตช์เราเตอร์และอุปกรณ์อื่น ๆ พวกเขาให้การส่งสัญญาณแสงที่มีประสิทธิภาพและมีประสิทธิภาพและรองรับโปรโตคอลการสื่อสารใยแก้วนำแสงที่หลากหลายและอัตราการส่งข้อมูล
ถาม: อะไรคือข้อดีของสายแพทช์ ST ไฟเบอร์?
ตอบ: ข้อดีของสายไฟเบทไฟเบอร์ ST รวมถึงการใช้เส้นใยออพติคอลคุณภาพสูง - เพื่อให้แน่ใจว่าการสูญเสียการส่งสัญญาณต่ำและแบนด์วิดท์สูง; ตัวเชื่อมต่อมาตรฐาน ST ที่เชื่อมต่อและปลอดภัยได้ง่าย รัศมีการดัดงอปานกลางที่อนุญาตให้โค้งงอได้หลายครั้ง เช่นเดียวกับความต้านทานการกัดกร่อนและความต้านทานต่อสัญญาณรบกวนแม่เหล็กไฟฟ้าทำให้การทำงานที่มั่นคงในสภาพแวดล้อมที่รุนแรง
ถาม: ประเภทอินเทอร์เฟซสำหรับสายแพทช์ ST ไฟเบอร์คืออะไร?
ตอบ: ประเภทอินเทอร์เฟซของสายไฟฟีเบอร์ St Fiber คือ ST ซึ่งเป็นตัวเชื่อมต่อไฟเบอร์ออปติกประเภททั่วไปที่รู้จักกันดีในเรื่องความน่าเชื่อถือและความสามารถในการทนต่อปลั๊กหลายตัว - ในและถอดปลั๊ก
ถาม: ความยาวของสายแพทช์ St Fiber คืออะไร?
ตอบ: ความยาวของสายไฟฟีเบอร์ St Fiber สามารถปรับแต่งได้ตามความต้องการของลูกค้า ความยาวทั่วไป ได้แก่ 3 เมตร 5 เมตรและ 10 เมตร ความยาวเฉพาะสามารถเลือกได้ตามสถานการณ์จริงของแอปพลิเคชันและการกำหนดค่าอุปกรณ์
ถาม: วิธีการบำรุงรักษาและบำรุงรักษาสายไฟปิทเชอร์ St Fiber?
ตอบ: การบำรุงรักษาสายแพทช์ ST ไฟเบอร์รวมถึงการตรวจสอบลักษณะที่ปรากฏเป็นประจำเพื่อให้แน่ใจว่าไม่มีความเสียหายหรือการปนเปื้อน หลีกเลี่ยงการดัดงอมากเกินไปหรือบิดและรักษารัศมีการดัดในระดับปานกลาง ป้องกันการสัมผัสกับสารและสารเคมีที่เป็นอันตราย และใช้สารทำความสะอาดพิเศษและผลิตภัณฑ์ดูแลเมื่อจำเป็นสำหรับการทำความสะอาดและบำรุงรักษา
